MANTENIMIENTO   Predictivo

Descripción del mantenimiento predictivo

El mantenimiento predictivo o basado en la condición evalúa el estado de operación del tren de potencia del aerogenerador recomendando intervenir o no, en función de su estado. Este mantenimiento predictivo nos aporta un Conocimiento de la Condición del Aerogenerador y permite una Planificación Óptima de las Intervenciones de Mantenimiento.

Los resultados del mantenimiento predictivo son:

REDUCCIÓN de…

  • costes de reparación y mantenimiento
  • tiempo de indisponibilidad
  • índice de intervenciones

AUMENTO de…

  • fiabilidad global del Aerogenerador
  • vida de los Componentes y Lubricantes
  • disponibilidad Operativa

Ciclo del mantenimiento predictivo

Principales servicios

Auditorías Técnicas de Garantía
Inspecciones de Calidad de la Turbina
Inspección de Componentes Mecánicos
Inspección Termográfica
Evaluación de Aislamiento Generadores
Análisis de Vibraciones del Tren de Potencia
Análisis por Ultrasonidos en Baja Velocidad
Gestión de Analíticas
Análisis de Aceites y Grasas
Predicción de Plazos de Intervención
Evaluación y Recomendaciones de Actuación
Elaboración de Procedimientos

Amplia experiencia en las principales tecnologías

 + 2500 Diagnósticos/Año

Vestas: V44, V52, V80, V90

Gamesa: G47, G5X, G8X, G90

Made: AE52, AE61

Ecotécnia: Eco28, 44, 48, 74, 80

 + 600 WTG Seguimiento

Alstom: 3MW

Siemens: 1.3MW, 2.3MW

Neg Micon: NM52, NM82

NordTank: NT500, NTK600



+ 2500 Diagnósticos/Año

Vestas: V44, V52, V80, V90

Gamesa: G47, G5X, G8X, G90

Made: AE52, AE61

Ecotécnia: Eco28, 44, 48, 74, 80

+ 600 WTG Seguimiento

Alstom: 3MW

Siemens: 1.3MW, 2.3MW

Neg Micon: NM52, NM82

NordTank: NT500, NTK600

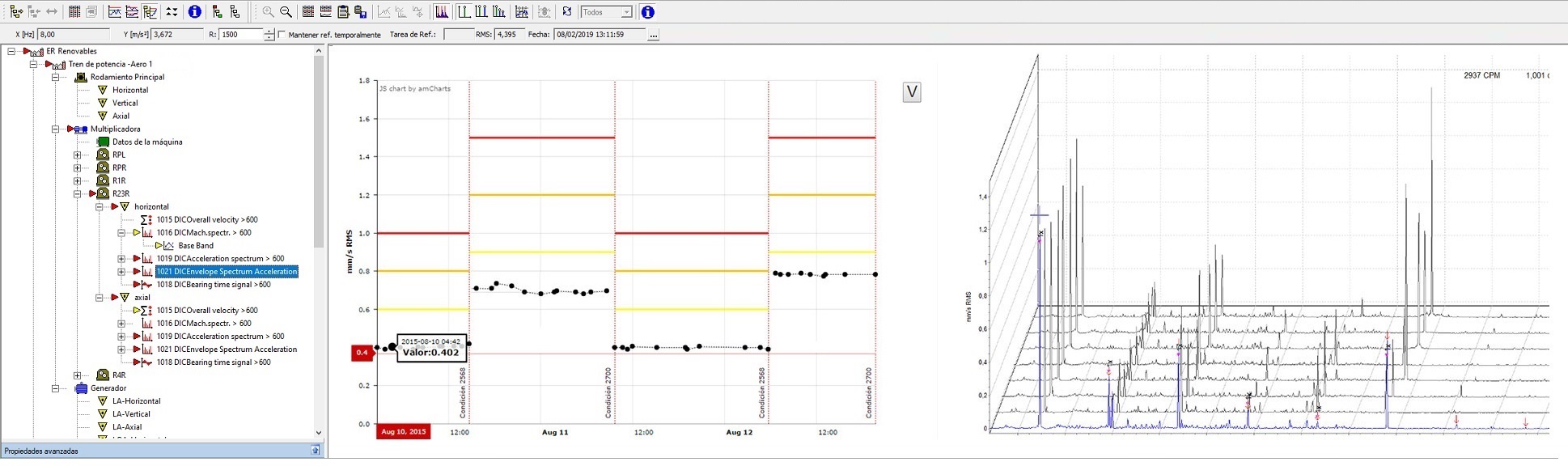

Análisis de vibraciones

Evaluación de anomalías en fase temprana de evolución sin necesidad de parada de máquina.

SERVICIOS DE ANÁLISIS:

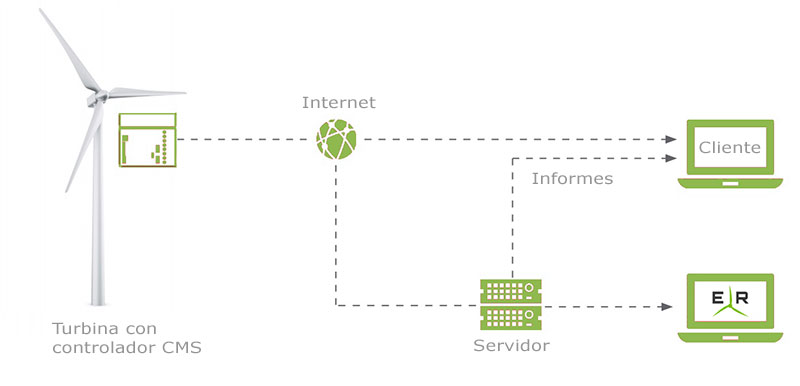

Monitorización en Remoto 4.0: Seguimiento diario del Tren de Potencia del Aerogenerador mediante equipos On-line instalados en cada turbina con capacidad de generación de alarmas en Multicondición.

Medidas Puntuales: Equipos Portátiles para Diagnósticos In-Situ



Videoendoscopias

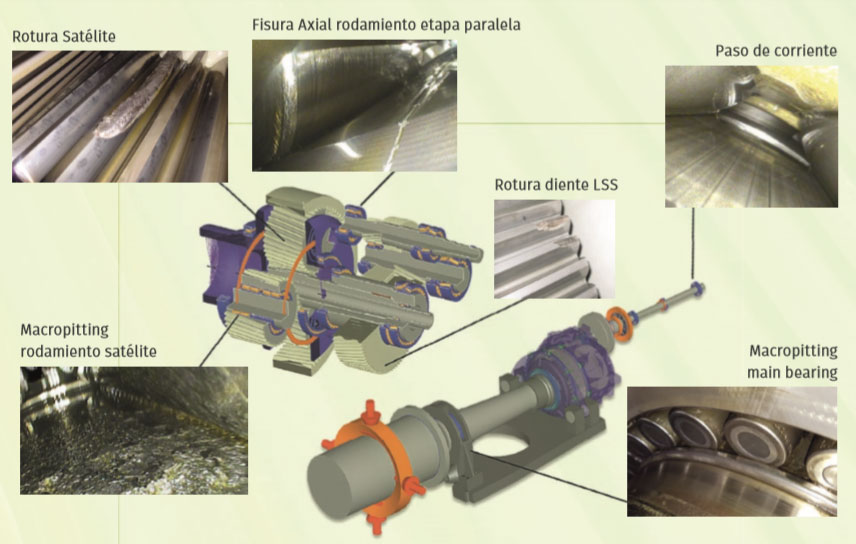

Detección de daños en componentes mecánicos, rodamientos y engranajes principalmente, permitiendo evaluar y planificar Intervenciones minimizando los gastos por paradas inesperadas, así como los costes de reparación.

SERVICIOS DE ANÁLISIS:

Inspección de Multiplicadoras

Inspección de Rodamientos Principales

Inspección de Rodamientos de Pala

Análisis de LUBRICANTES

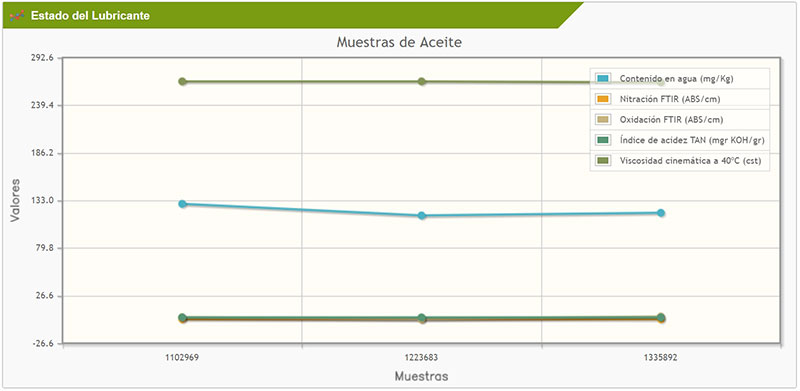

La información obtenida del estudio de las distintas propiedades físico-químicas de los aceites y grasas lubricantes, como son: viscosidad, aditivos, contaminantes, morfología de las partículas en suspensión, etc., permite extraer conclusiones sobre el estado de los componentes internos de la máquina y, en función de ellos, realizar las recomendaciones aplicables en cada caso.

ER posee una dilatada experiencia en diagnóstico e interpretación de los resultados provenientes de los laboratorios dado un servicio de consultoría especializado según tecnología, tipo de componente, antigüedad, etc.:

Seguimiento predictivo mediante app web del estado general de los lubricantes según tecnología.

Gestión integral de analíticas, control y verificación de datos, logística de muestras, etc.

Seguimiento de indicadores de estado dando recomendaciones para el cambio de aceite en multiplicadoras, relleno etc.

Control de partículas en suspensión, recomendaciones de cambio de filtros, elección de micras.

Seguimiento de indicadores de desgaste dando recomendaciones de inspección de componentes.

Tomas de muestras y consultoría.

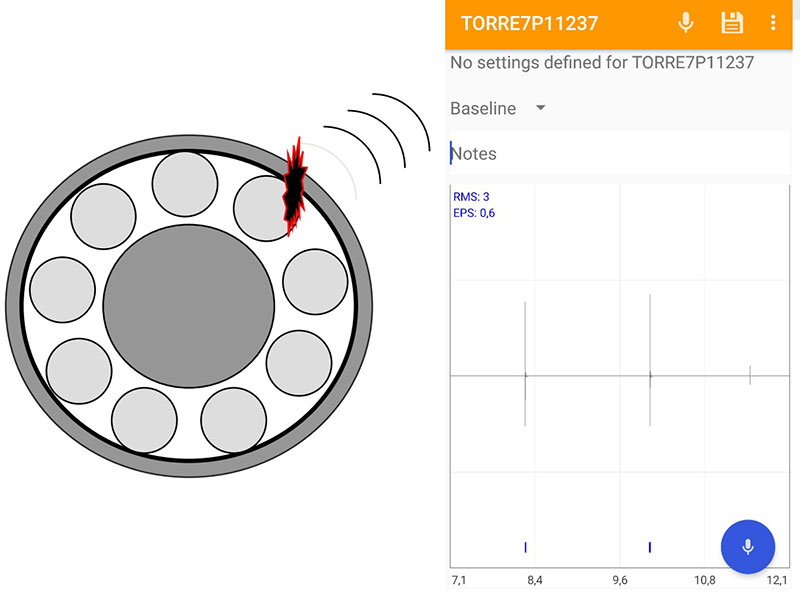

Análisis de ULTRASONIDOS

Evaluación de componentes mecánicos de muy baja velocidad, o sin necesidad de rotación sin posibilidad de inspección visual directa.

SERVICIOS DE ANÁLISIS:

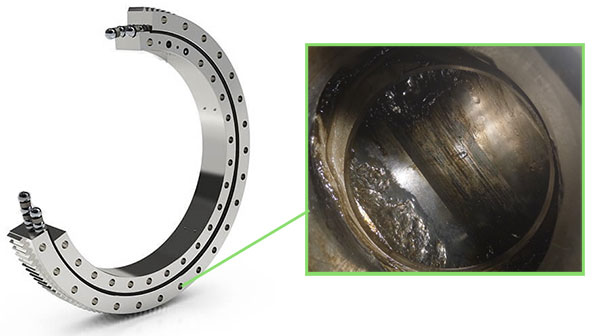

Diagnóstico de Rodamientos de Pala

Diagnóstico de Rodamientos Principales

Lubricación eficiente de rodamientos

Inspección de COMPONENTES ELÉCTRICOS

Debido al coste elevado de las instalaciones fijas para monitorización en línea y debido a la necesidad de realización de paradas programadas en los aerogeneradores, los ensayos fuera de servicio se revelan como una solución económica y sencilla para conocer el estado de los componentes de la turbina.

SERVICIOS

Evaluación de aislamiento en GENERADORES Y TRANSFORMADORES

El diagnóstico se realiza mediante la correlación entre más de 10 parámetros, cada uno relacionado con un tipo de problema. De esta forma, diferenciamos entre problemas reversibles o que necesiten una reparación. Entre los parámetros más relevantes:

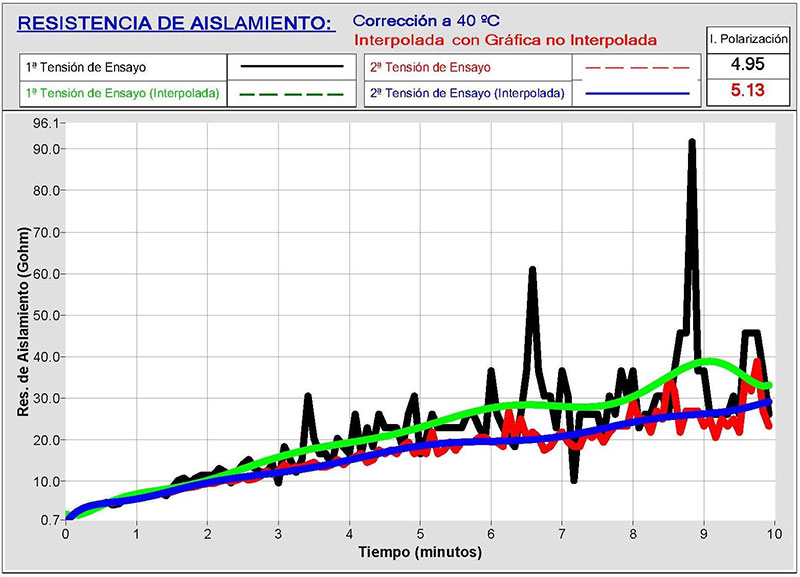

Resistencia de Aislamiento: Su decremento se relaciona con contaminación y envejecimiento. Índice de Polarización: indica problemas de curado, suciedad y humedad.

Relación de Capacidades: (medidas en CC y CA): permite discriminar entre problemas de contaminación y humedad.

Índice de Absorción: permite discriminar los problemas internos de los superficiales.

Constante de Tiempo: conociendo la edad de la máquina, traduce una degradación excesiva y anómala del dieléctrico.

Intensidad de Reabsorción: indica un mal, curado o una degradación anormal del dieléctrico o el aglomerante.

Relación de Intensidades de Fuga: el comportamiento no lineal con la tensión traduce la presencia de humedad o contaminación.

TERMOGRÁFICA

Esta técnica es aplicable tanto a equipos eléctricos como mecánicos, consiste en valorar el incremento de temperatura que sufren los componentes cuando trabajan por encima de sus especificaciones.

Observando el comportamiento térmico es posible detectar defectos y evaluar su severidad, haciendo posible anticiparse al fallo

Mecánica: generadores, motores, rodamientos, etc

 Eléctrica: líneas, conexiones, trafos, etc.

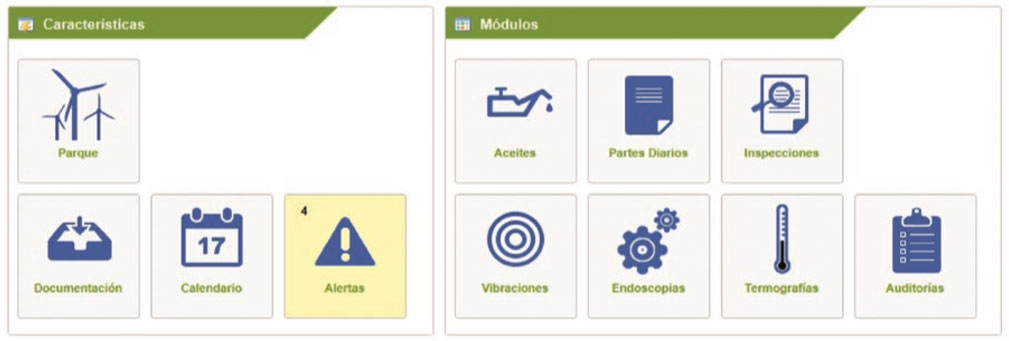

webeólica

El objetivo de la “Webeolica” es centralizar toda la información predictiva, así como de mantenimientos, permitiendo obtener una base de datos históricos y de evolución de daños, con el fin de detectar tendencias y adelantarse a posibles averías.
